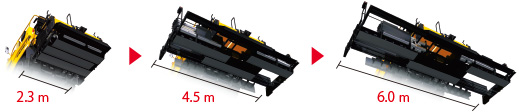

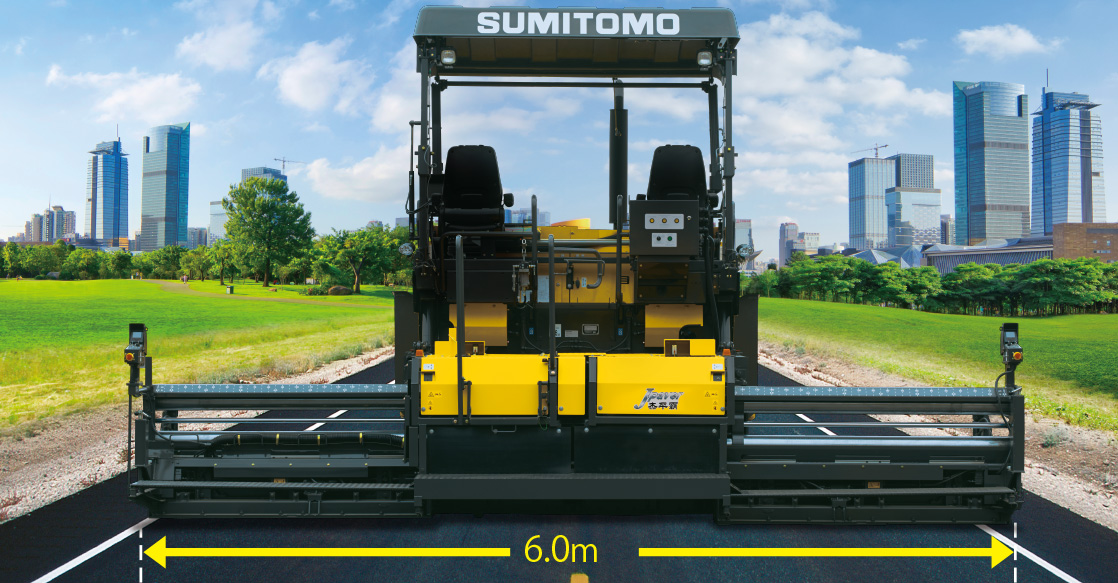

無級任意伸縮型杰平霸熨平板在不需要拼接的情況下，能從2.3m任意伸縮到6.0m。
上圖照片中含有選購件
杰平霸2360攤鋪機可以在不停止作業的情況下，隨意改變攤鋪寬度。由于無需拼接熨平板，因此不會因熨平板的寬度不同而出現攤鋪后路面平整度和密實度等質量問題。
杰平霸2360攤鋪機可以包含覆蓋兩種常規熨平板的攤鋪范圍。

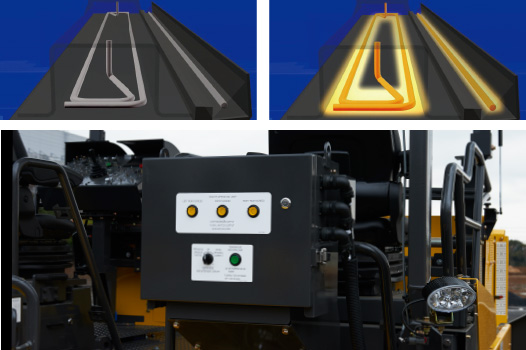

電加熱式熨平板規格可實現安全施工和低碳環保，只要打開加熱開關，電腦將會自動控制并保持所設定的溫度，以確保穩定的攤鋪質量。

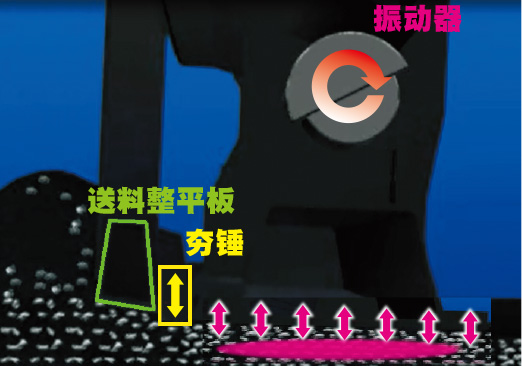

熨平板前方所配備的送料整平板能夠?qū)r青拌合料導入熨平板下方并進行壓實，使表面材料均等，從而提升攤鋪面層質量。
利用液壓電控迅速調節前部和后部熨平板的落差。使路面攤鋪均勻平整。

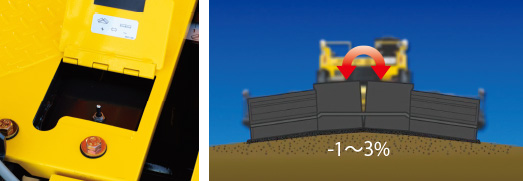

利用液壓電控調節路面拱頂比例，能夠非常簡單地用按鈕對拱頂度實施任意調節。

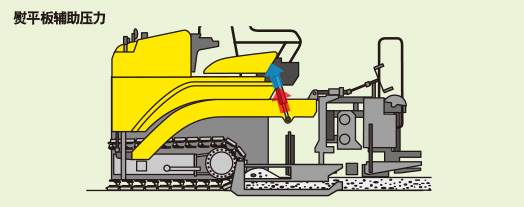

攤鋪較厚面層時，提升油缸可以利用背壓輔助熨平板提升。

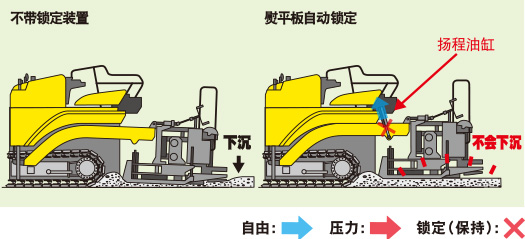

在等待成品材料或攤鋪?zhàn)鳂I(yè)暫時停止時，自動鎖定裝置起作用，揚程油缸自動防止熨平板下落。當攤鋪?zhàn)鳂I(yè)恢復時，通過電腦控制柔軟推進功能自動發揮作用。
新形狀料斗的前部離地高度較低，和以往機型相比，與材料裝卸車的接車合理容易。料斗由兩側的油缸支持，便于供料以及防止材料外溢。

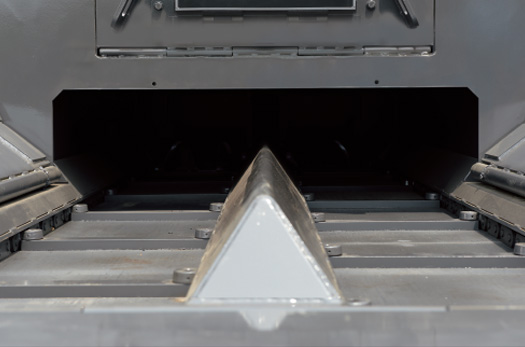

為了前部熨平板攤鋪?lái)槙澈退土掀胶?，設定了逆轉功能。
特別是攤鋪彎道時，便于推動卸料卡車。

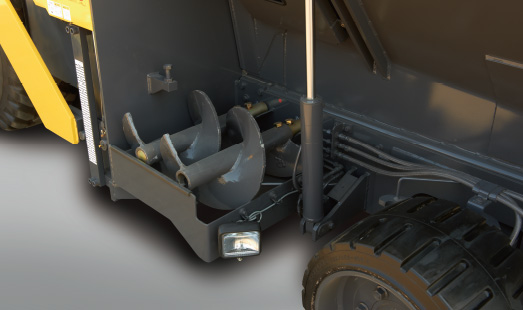

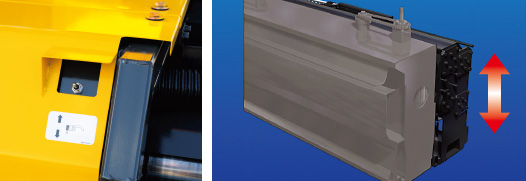

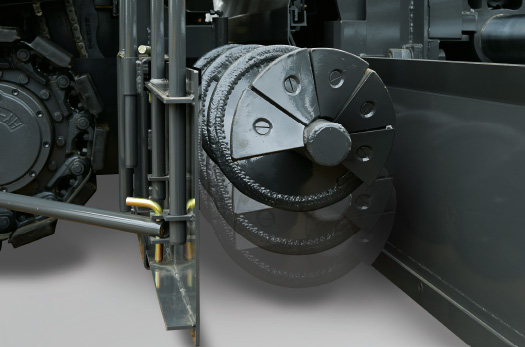

根據攤鋪厚度可以調節螺旋葉片的高度。
(從地面算起可調節的范圍：115mm?265mm )

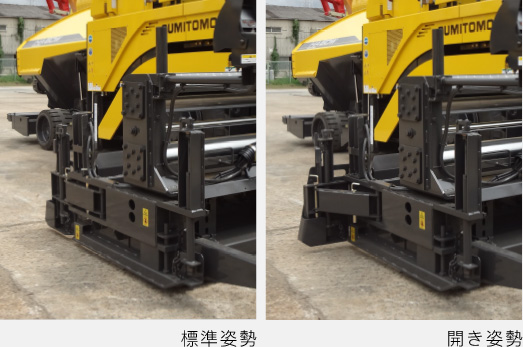

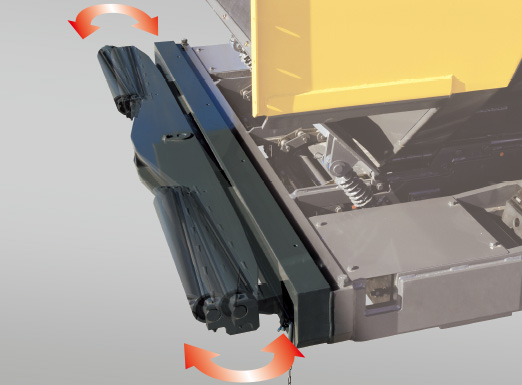

還備有可方便調節鋪設端部寬度，帶開閉裝置的側板。

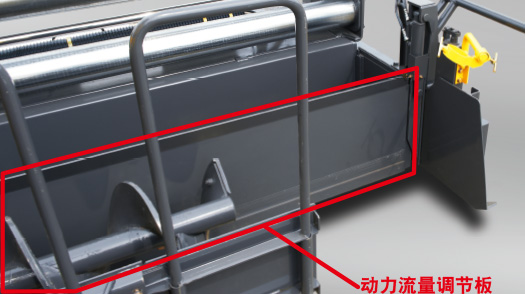

與后部熨平板連接的伸縮式流量調節板除了標準的手動型之外，還新設置了液壓式的選購件。外側使用液壓調整樣式，可以自如地調節合適的拌合料流量，實現拌合料向末端的順暢輸送。

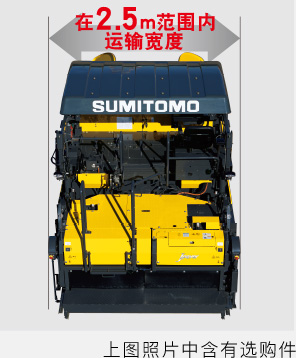

HA60C(HA60W)便于運輸，整機寬度不超過2.5m，無需裝卸熨平板便可自由運輸。
“在極高的水平上滿足一切工程機械追求的5個要素”。這是SPACE5對下個時代需求的回答。
吸入的空氣在渦輪加載器的壓縮下形成高溫，經中間冷卻器冷卻后可提高吸入效率。在大幅度減少NOx和PM的同時，提高了輸出功率，減少了油耗。

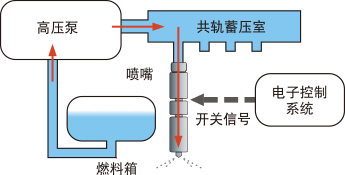

共軌式超高壓燃料噴射系統實現了超高壓和高精度的噴射。通過控制燃料噴射的時機和噴射量提高燃燒效率，大幅度減少PM（顆粒狀物質）。

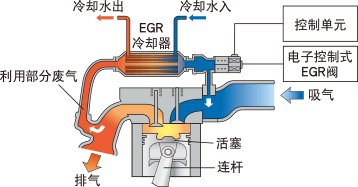

采用冷卻式EGR系統，獲得進一步減少NOx(氮氧化合物)的效果。其做法是在對排放的氣體再循環以降低燃燒溫度的EGR(Exhaust Gas Recircu-lation)上設置水冷式冷卻器。

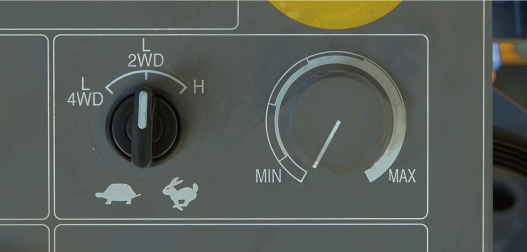

- ●高速(0～15Km/h)適合高速行走的模式，會自動變速。倒車(0～8Km/h)。
- ●低速2WD(1.0～20m/min)適合攤鋪速度的模式，只是后輪驅動。
- ●低速4WD(1.0～12m/min)適合攤鋪速度的模式，4輪同時驅動發揮牽引力。

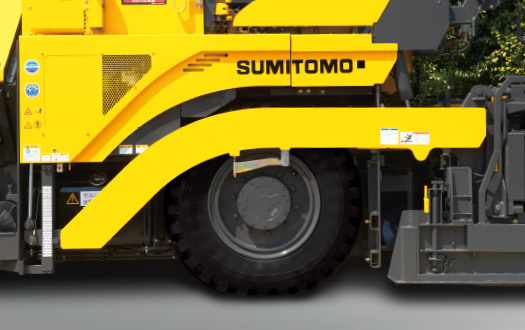

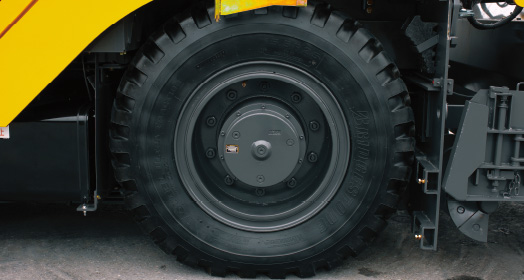

行走馬達安裝在左右行走輪的內部，直接實施驅動。使平行駕駛4輪驅動發揮了顯著的效果，實現了流暢的起步和停止。

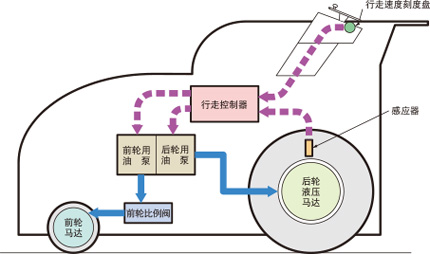

本系統起到了防止打滑和流暢起動的效果。由于能夠控制反饋速度，因此使夠使因負載變動而尋致的速度變化大幅減小。并在強大的牽引力作用下，實現了行走的穩定性。

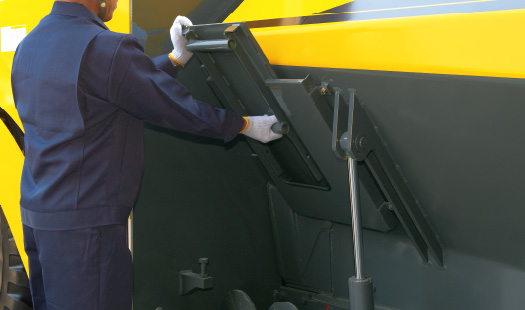

可將主要的伸展板放置在料斗的后面。
可放置在左右前輪的后面。

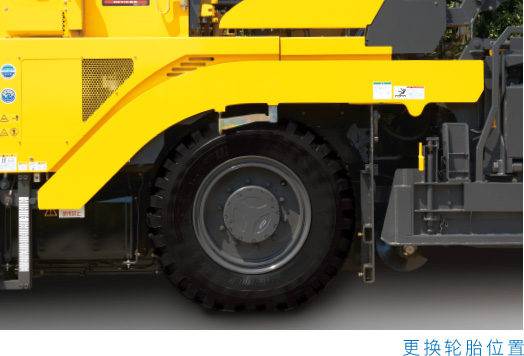

更換輪胎時將熨平板油缸和調平油缸提升到最大高度，即可更換。

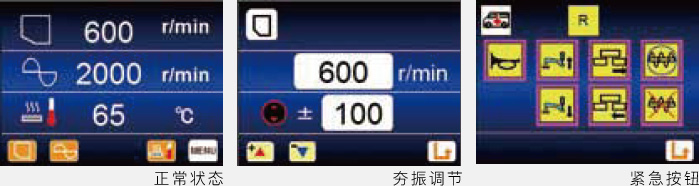

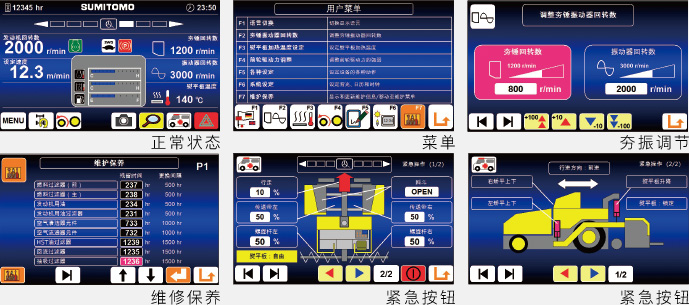

顯示各種信息的彩色顯示器，可以用文字和圖表確認信息，能夠隨時掌握設備的狀態，一目了然。

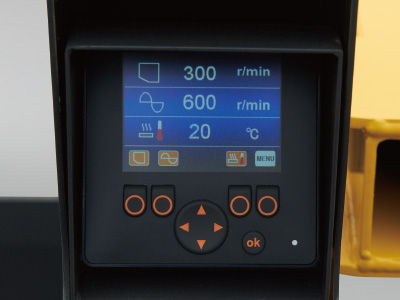

伸縮熨平板兩側安裝有輔助顯示器。

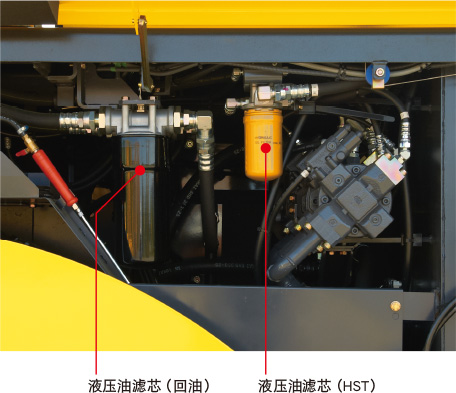

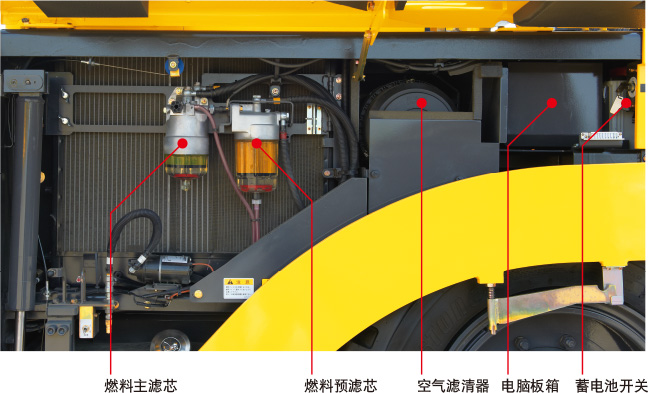

為了方便檢查油婁油脂，交換濾芯婁以及其他日常保養，需定期保養的部件都設置在便于作業的位置。整機兩側采用開放式邊門。

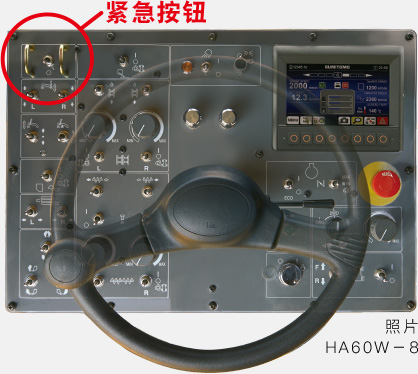

本設備設定許多緊急對應系統。攤鋪施工出現故障時，采用各種對應措施能使機械繼續作業或離開工地。
用手指水平滑動查看所有列表
| 故障部分 | 行走 | 施工 | 緊急操作 | |||
|---|---|---|---|---|---|---|
| 高速 | 低速 | 手動 | 自動 | 加熱 | ||
| 主要操作盤 | × | ○ | ○ | ○ | ○ | 通過顯示屏操作 |
| 主要操作盤控制器 | × | ○ | ○ | ○ | ○ | 通過顯示屏操作 |
| 控制器C | ○ | ○ | ○ | × | × | 控制器的電線調換 |
| 控制器B+C | ○ | ○ | × | × | × | 控制器的電線調換 |
| 控制器A+B+C | × | ○ | × | × | × | 非常 / 平常開關轉換 |

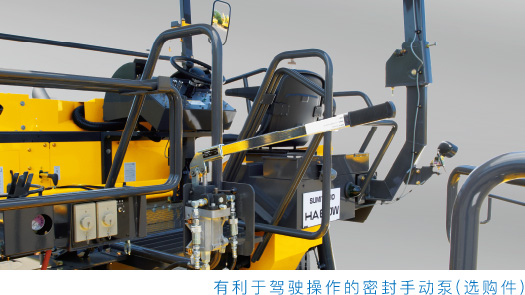

| 發動機或液壓泵 | × | × | × | × | × | 手泵操作（但用料斗油缸，伸縮油缸，熨平板上下油缸） |
-
熨平板護板
-
水平油缸護板
-
后部輔助作業燈
-
清洗噴霧槍
-
工具箱
-
找平儀托架儲藏位置

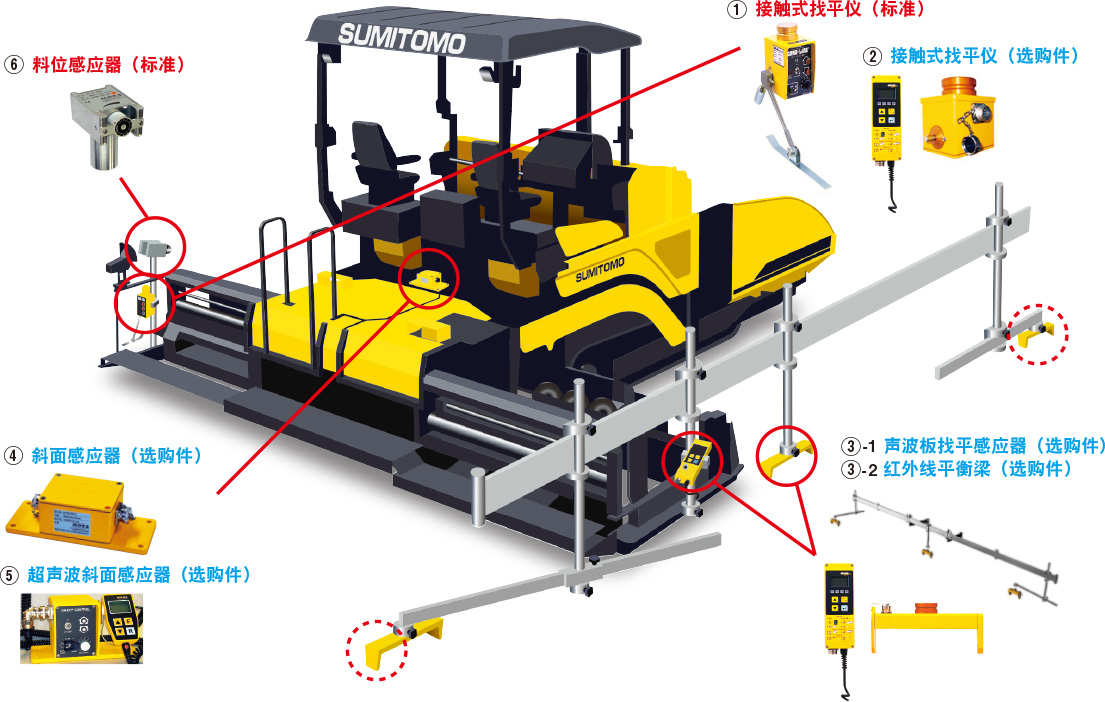

根據各自的需要可以選擇接觸式找平儀，超聲波找平儀和平衡梁。無論哪種找平方式都能確保攤鋪精度和平整度。（超聲波找平儀和平衡梁為選購件）
料位器安裝在前部熨平板附近，自動控制螺旋葉片的布料量。
用手指水平滑動查看所有列表
| 感應器形式 | 作用 | |
|---|---|---|
| ① | 接觸式找平儀 (標準) | 將接觸地面的引導滑板作為參考 (地面引導)。 |
| ② | 接觸式找平儀 (選購件) | 與第1相同，可以方便駕駛員操作 "數字式控制"。 |
| ③-1 | 聲波板找平感應器 (選購件) | 不把接觸地面的引導滑板作為參考 (地面引導)。 |
| ③-2 | 紅外線平衡梁 (選購件) | 三個紅外線感應器，不把接觸地面的引導滑板作為參考。 |
| ④ | 斜面感應器 (選購件) | 可以與第1 結合起來使用。 |
| ⑤ | 超聲波斜面感應器 (選購件) | 可以與第2第3結合起來使用，駕駛員可以用 "數字式控制"實施操作。 |
| ⑥ | 料位感應器 (標準) | 能夠控制材料布料流量和速度。 |
用手指水平滑動查看所有列表

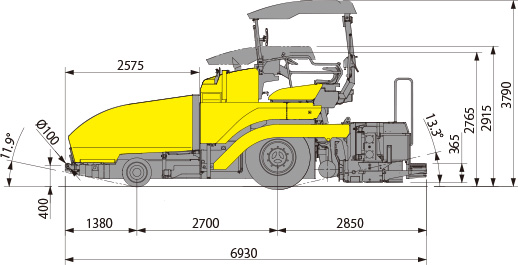

| HA60W-8 | ||||
|---|---|---|---|---|
| 攤鋪能力 | 攤鋪寬度 | 2.3～6.0m無級伸縮 | ||
| 攤鋪厚度 | 10~300mm | |||
| 攤鋪速度 | 1~20m/min | |||
| 料斗容量 | 13ton | |||
| 拱頂度比例 / 斜面比 | －1~3(Hyd.) / 0～3% | |||
| 整機 | 質量（液化氣加熱） | 14950kg | ||

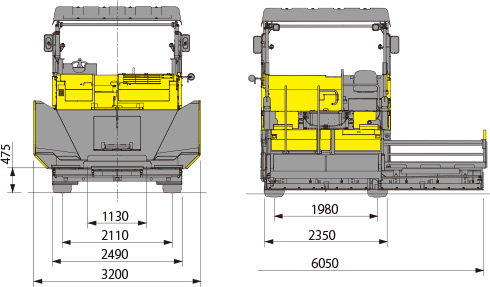

| 全長 | 6930mm | |||
| 全寬（運輸時） | 2490mm | |||
| 全高（帶遮陽篷） | 2765（3790）mm | |||
| 運輸時高度（帶遮陽篷） | 2765（2915）mm | |||
| 軸距 | 2700mm | |||
| 履帶寬度 | - | |||
| 輪胎 | 前輪22X14X16（實心輪胎）后輪15.5R25 | |||
| 傳送帶系統 | 驅動形式 | 液壓（左右單獨驅動） | ||
| 寬x列 | 482mmX2 | |||
| 速度 | 0～14.5m / mim | |||
| 螺旋葉片 | 尺寸 | 直徑330mm 螺距300mm | ||
| 回轉數 | 0～75m／mim-1 | |||
| 熨平板系統 | 型號 | 杰平霸2360熨平板 | ||
| 加熱裝置 | 電加熱 | |||
| 夯實機構 | 形式 | 液壓夯錘 / 振動器 | ||
| 振動器振動數 | 0～50Hz（3000cpm） | |||
| 夯錘回轉數 | 0～20Hz（1200cpm） | |||
| 落差調節方式 | 液壓調節 | |||
| 伸縮式擋板調節方式 | 液壓調節 | |||
| 行走系統 | 形式 | 輪胎式 | ||
| 行走驅動方式 | 前輪液壓馬達 / 后輪液壓無級變速器 | |||
| 剎車形式 | 自動剎車 | |||
| 移動速度 前 / 后 | 0～15/0～8km/h | |||
| 發動機 | 生產廠家型號 | 五十鈴 Al-4JJ1X（符合國家第三階段非道路機械環保排放標準） | ||
| 總排氣量 | 2999cc（4缸） | |||
| 額定輸出 | 89.2/2200kW/min1(119.6hp) | |||
| 燃料油箱容量 | 140L | |||
| 電氣系統 | 24V | |||

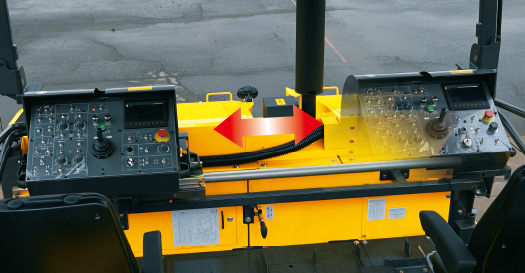

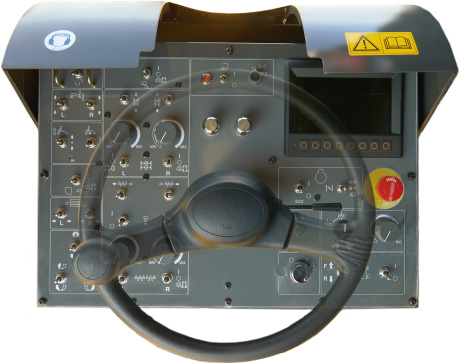

移動式操作控制臺能夠支持各種各樣條件下的駕駛操作。

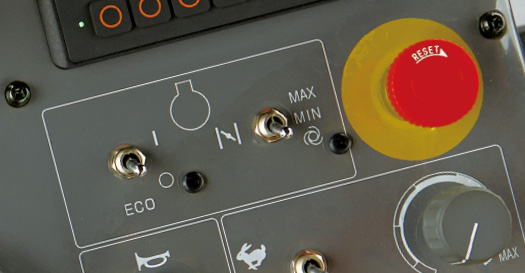

把發動機轉速?gòu)?,200調整到2,000，可以節省油耗。

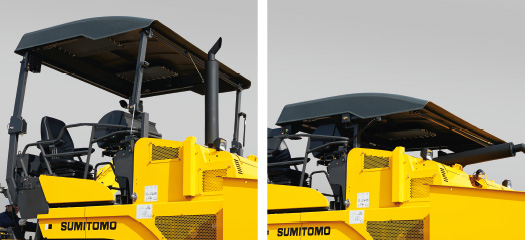

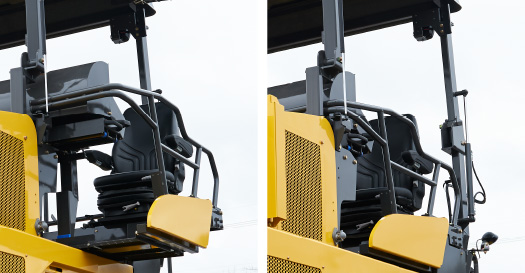

可以折疊，便于運輸。發動機排氣管也可折疊。
