出色的運動性能

如臂使指，卓越的操作性能和無與倫比的動力

革命性的挖掘力量和驅動力、可在任何作業環境中實現大作業量。住友的新型液壓系統“SIH:S”和新型的發動機系統“SPACE 5+”進一步提高了作業速度和環保性能。

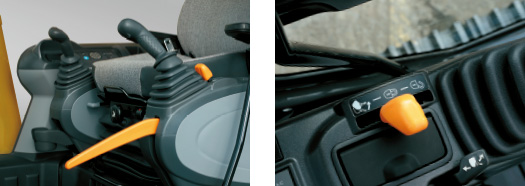

旋鈕一體化SP模式

模式的切換與旋鈕聯動、不需要復雜的按鍵操作。

用于應對各種液壓配件，羅列式可追加閥門和10模式流量設定

如果選購羅列式可追加閥門、便可在駕駛室內切換配管回路、可以設定粉碎機、解體機等10種模式的流量。

根據作業狀態，自動提高挖掘能力住友建機特制

在進行重挖掘時、可迅速根據作業狀態、無需按鍵操作自動提高挖掘能力。發揮住友建機特制的“攻關”功能。

※19國語言對應(包括中文)

暖機速度提高在寒冷的季節里也能立即開始作業

采用新型加熱回路，縮短了暖機時間。

同時實現較高的運動性能和環境性能。新型發動機系統“SPACE5”，使尾氣排放符合尾氣排放限制法規定的標準值。

“在極高的水平上滿足一切工程機械追求的5個要素”。這是SPACE5對下個時代需求的回答。

●帶中冷器的渦輪發動機

吸入的空氣在渦輪加載器的壓縮下形成高溫，經中間冷卻器冷卻后可提高吸入效率。在大幅度減少NOx和PM的同時，提高了輸出功率，減少了油耗。

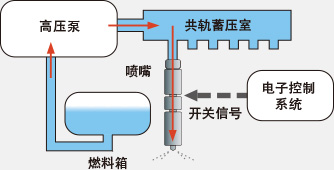

●共軌式超高壓燃料噴射系統

共軌式超高壓燃料噴射系統實現了超高壓和高精度的噴射。通過控制燃料噴射的時機和噴射量提高燃燒效率，大幅度減少PM（顆粒狀物質）。

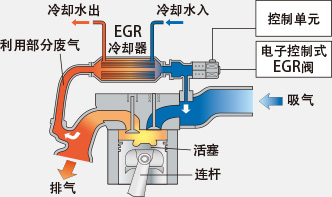

●冷卻式廢氣再循環(EGR)系統

采用冷卻式EGR系統，獲得進一步減少NOx(氮氧化合物)的效果。其做法是在對排放的氣體再循環以降低燃燒溫度的EGR(Exhaust Gas Recircu-lation)上設置水冷式冷卻器。

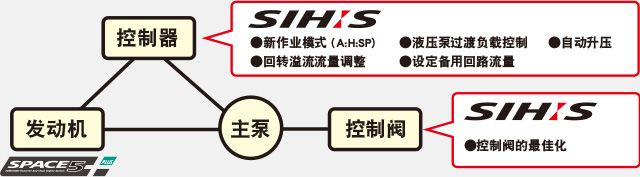

住友建機特制的新型液壓系統，"SIH:S"實現了更大的作業量。

優異的經濟性能

經營者的長期之選，實現優異的耐用性和低油耗。

考慮到各種工作環境，提高了大臂和鏟斗的強度。通過降低油耗，減少經營成本。

杜絕浪費，自動?單觸式怠速住友建機特制

搭載有可自動進入怠速狀態的自動怠速和立即進入怠速狀態的單觸式怠速。切換簡單，杜絕燃油浪費。

實現長時間工作，燃料箱容量900升

由于搭載了大容量的燃料箱，實現了長時間工作。

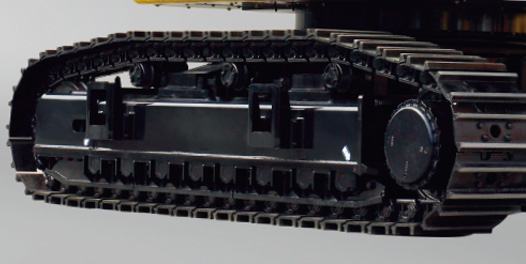

鏈軌采用M型油封+鏈銷硬度增強

采用密封性優良的Ｍ型油封、使潤滑脂長時間得到保持。另外、通過提高硬度降低了對支柱的磨損。同時延長了鏈軌使用壽命并降低了噪音。

全長履帶護板（選配）

由于搭載了大容量的燃料箱，實現了長時間工作。

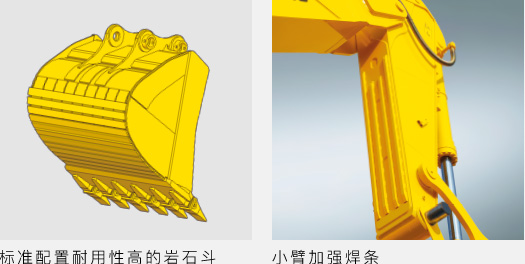

經久耐用的小臂和巖石斗

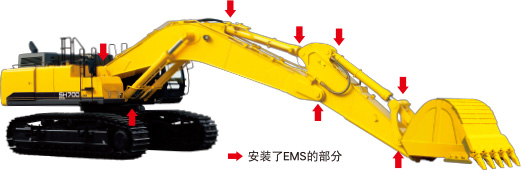

新的EMS(易維護系統)，保障長時間作業。

住友建機特制的新型EMS，能夠經常保持潤滑狀態，防止晃動。軸瓦和支桿本身各自實現了零部件的長使用壽命。

簡單易行，所有連接部位的維護

1,000小時、在此期間、連接部位保持潤滑狀態。減輕了摩擦損耗和晃動、延長零部件的使用壽命。

其他的給脂間隔：1,000小時

※給脂間隔因作業條件而異。

使用EMS的注意事項: ①雖然封入了潤滑脂，但1,000小時或6個月后，請務必盡早給脂。; ②在水中進行挖掘作業后必須給脂。因為浸水后，內部的潤滑脂容易流出。; ③在安裝粉碎機、解體機等特殊ATT(附件)時，需要每天給脂。ATT因廠家不同，支桿、軸瓦也不同。; ④在拆裝鏟斗時，請將支桿清潔干凈后再操作。

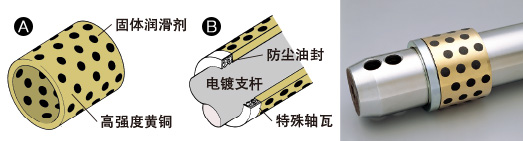

■EMS軸瓦

軸瓦的設計采用了在高強度黃銅中填入固體潤滑劑，在軸瓦表面形成膜，防止金屬間的接觸?？杀３謨灹嫉臐櫥瑺顟B，減少連接部的摩擦。
支桿表面進行電鍍處理，增強了表面硬度，提高了耐磨性。

■樹脂隔片

大臂與小臂連接處采用樹脂隔片

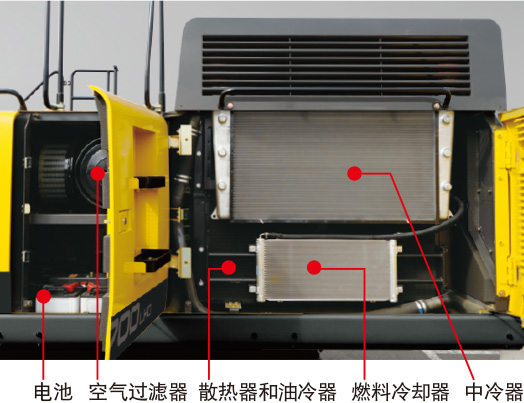

將主要零部件設置在地面上即可觸及的范圍內，使清掃、更換簡便易行

不必攀登到挖掘機機體上部，在地面就可以進行多種零部件的清掃、更換。維護簡便易行。

●散熱器與油冷卻器并列

確保了與中間冷卻器的間隙，并且冷凝器為可調式，便清掃更為方便。

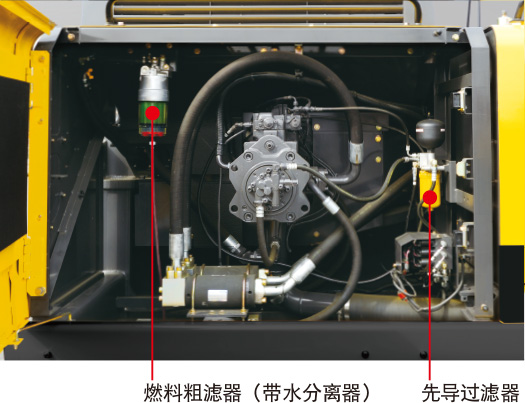

●燃料、油濾遙控

通過對燃料粗濾器的標配，減少了由于燃料阻塞引發的故障。另外，將燃料和油濾設置于在地面可觸及的位置，使更換更加方便。

簡便易用，高性能回油濾油器

液壓油要在工作5,000小時之后更換，濾油器的壽命為2,000小時。由于原住友尼夫龍技術的凈油系統集成在了一個回油濾油器上，僅憑這一性能就能夠減少維護的時間，較為經濟。

液壓油更換：5,000小時
濾油器壽命：2,000小時

※油、濾油器等的更換間隔因工作環境而異。

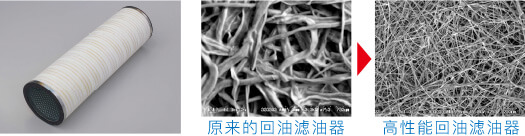

●通過對原來的回油濾油器實行高精度化，實現了尼夫龍功能的集成

保護發動機性能，燃油箱設計獨到住友建機特制

防止供油時混入雜質的濾油器采用了防銹性能優良的不銹鋼。并且，還設有方便定期清理的維護孔。通過確保燃油的品質實現對發動機性能的保護。

不銹鋼濾油器

用于清理的維護孔

防止油泄漏，裝備了發動機排油分接器

在發動機油盤上裝備了排油分接器。通過安裝排油管，使排油作業簡單易行，不必擔心油泄漏。

大型工具箱

可以收納大量工具的超大號工具箱。

可確認過濾器阻塞情況的電子指示器

※19國語言對應(包括中文)

空氣濾清器阻塞時，可通過顯示器上的信息進行確認。并且，也可以在裝備了破碎錘配管、共用配管的情況下，確認回油濾油器的阻塞情況。

※油、濾油器等的更換間隔因工作環境而異。

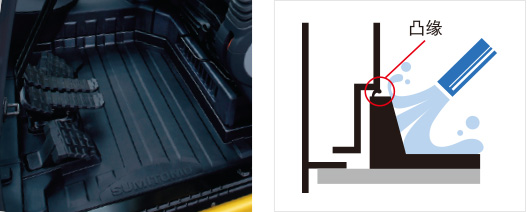

易臟的駕駛室地板便于打掃住友建機特制

加高了地板柵格的突起，并且新設了凸緣，可以對易臟的駕駛室地板進行水洗。

卓越的舒適性能

一切從施工角度出發，進一步提高操作性、安全性。

確保廣闊視野和高安全性的裝備等等。從實際施工現場出發、提高了易操作性和安全性。

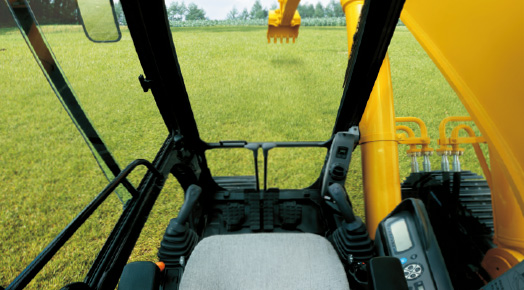

提高作業安全性的廣闊的視野住友建機特制

除前面窗戶的大型化以外、側柱變細、更加確保了廣闊的前方視野。另外、在采用了右下窗的同時提高了上方的視野、提高了作業的安全性。

適用ISO的密封增壓駕駛室，可有效防止灰塵

提高駕駛室的密閉程度，采用了加壓密封方式，阻止外面空氣中灰塵的侵入。

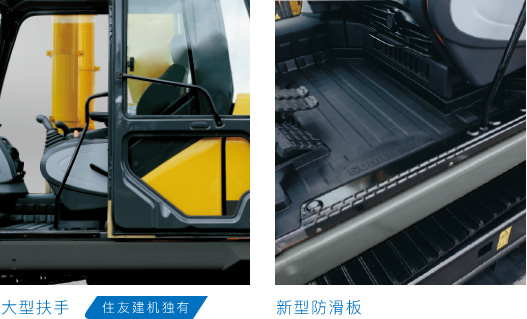

駕駛室進出方便

門的開關采用了方便的大型扶手和防滑板，可方便進出駕駛室。

采用新式鎖門桿，基座操縱箱具有傾斜功能

通過基座操縱箱的傾斜功能、實現靈活乘降、防止誤啟動。

適應不同作業環境，
雙音高可切換式喇叭住友建機特制

可根據城市或山區等現場環境選擇喇叭的音量。

高強度駕駛艙，有效應對傾倒

通過大幅度提高駕駛室的強度、硬度，提高了應對傾倒的安全性。

●硬度大約提高了3倍

※與SH700LHD－3B相比

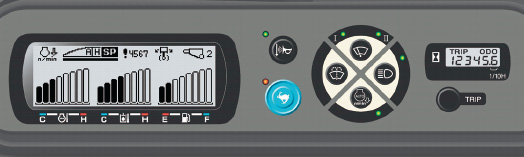

簡單易操作液晶顯示器&開關控制板

顯示器背景燈光為白色，便于夜間觀察。此外，還搭載了簡單易操作的流行設計的開關控制板。

預防萬一的體貼裝備

適用ISO標準的大型扶手

采用了超過ISO標準規定的大型扶手、進一步提高了乘降時的安全性。

駕駛室防護板設置用底座為標準配置

適用于各種作業現場、并且安裝方便。

緊急避難窗

危急時刻可打開后窗立即逃生。也可從天窗逃生。

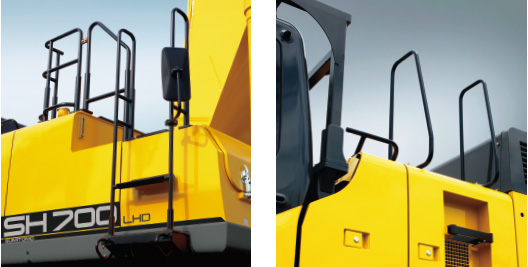

提高安全性的裝備

駕駛室扶手大型化

為了確保直接從駕駛室移動到機器后部的安全性、加大了扶手的長度。

更為輕松舒適的操作環境?？蓽p輕疲勞的駕駛室設計。

從安適的駕駛室操作空間到減少振動的懸浮式座椅。追求每一細節的舒適、為您提供愜意的操作空間。

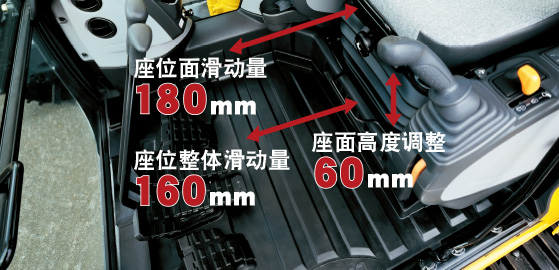

保持舒適的姿勢。座椅可滑動、可傾斜式操縱箱。

除操縱箱能夠進行４級調整外、還采用了可調整范圍高達340毫米的滑動座椅、可保持舒適的姿勢。

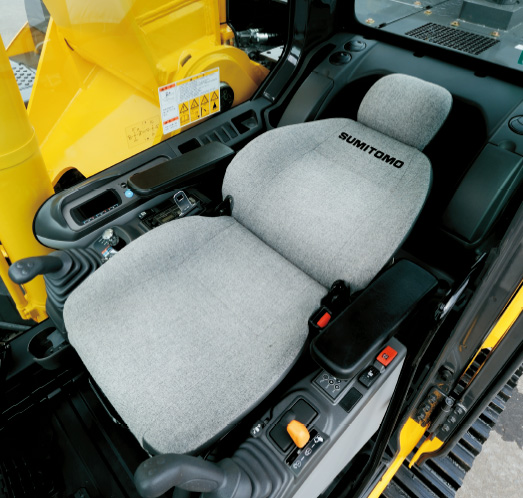

令身體更為舒展的傾斜式座椅

采用了可全臥式座椅，頭部靠枕可一起放平。由于擴大了座位面積可進一步減輕操作員的疲勞。

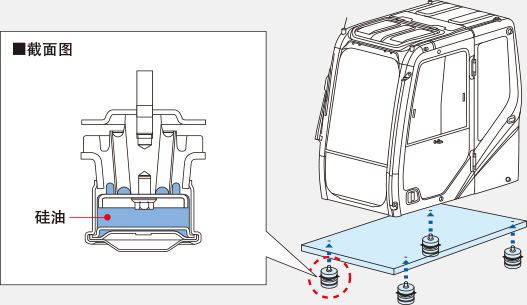

防止疲勞、新型液體密封式防震裝配

有效吸收傳往駕駛室的沖擊和振動，提高乘坐舒適度，減少由于振動等引起的操作員的疲勞。

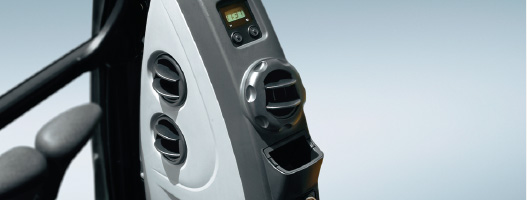

創造更加舒適環境，采用了圓形格柵的自動空調

空調出風口中使用了可以調整角度的大圓形格柵。由于通過加壓密封提高了駕駛室的密閉程度，提高了空調的效果。提供給您舒適的空間。

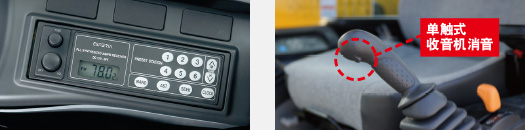

方便的AM/FM收音機、
單觸式收音機消音功能住友建機特制

AM/FM收音機為標準配備。通過左操縱桿上的消音開關，可實現收音機的單觸消音。

采用短桿

操作輕松省力，減輕長時間作業帶來的疲勞感。

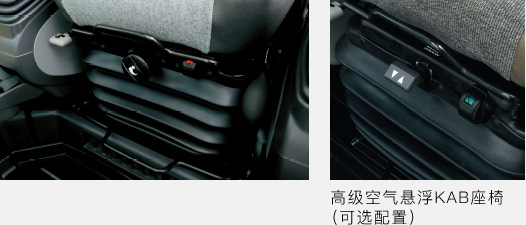

可減輕晃動的懸浮式座椅

保護周邊環境的超低噪音設計

除搭載低噪音發動機、低噪音消音器外，還使用了隔音、吸音設計。盡可能保護周邊環境，實現超低噪音。

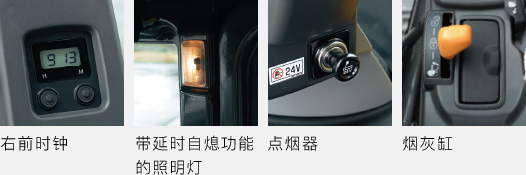

■提高舒適性的主要裝備

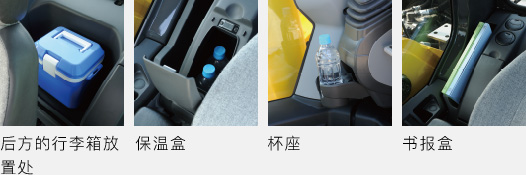

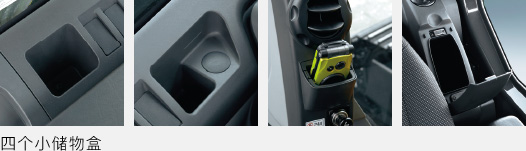

■多功能儲物盒

用手指水平滑動查看所有列表

主要規格※表中單位采用國際單位制中的SI單位

		SH700LHD-5B	SH700LHD-5B大土量
基本規格	大臂長度	7.70m	6.58m
	小臂長度	3.55m	2.92m
	鏟斗容量（ISO標準）	2.90m3	4.20m3
	標準作業重量	68,100kg	70,500kg
發動機	型號	ISUZU GH-6WG1XKSS	ISUZU GH-6WG1XKSS
	額定輸出功率	345kW(469PS)/1,800min^-1	345kW(469PS)/1,800min^-1
	排量	15.7L(15,681cc)	15.7L(15,681cc)
液壓系統	主泵	二連規制可變容量型軸向活塞泵	二連規制可變容量型軸向活塞泵
	最大壓力	31.4MPa(320kgf/cm2)	31.4MPa(320kgf/cm2)
	（自動增大馬力時）	34.3MPa(350kgf/cm2)	34.3MPa(350kgf/cm2)
	行走馬達	變排量軸向柱塞馬達	變排量軸向柱塞馬達
	制動類型	機械式制動	機械式制動
	回轉馬達	定排量軸向柱塞馬達	定排量軸向柱塞馬達
性能指標	行駛速度	4.2/2.9km/h	4.2/2.9km/h
	牽引力	450kN	450kN
	爬坡能力	70% (35°)	70% (35°)
	接地壓力	100kPa	104kPa
	回轉速度	6.5min^-1	6.5min^-1
	鏟斗挖掘力	290kN	331kN
	（自動增大馬力時）	317kN	362kN
	小臂挖掘里	224kN	276kN
	（自動增大馬力時）	245kN	305kN
其他	燃料油箱	900L	900L
其他	液壓油箱	310L	310L

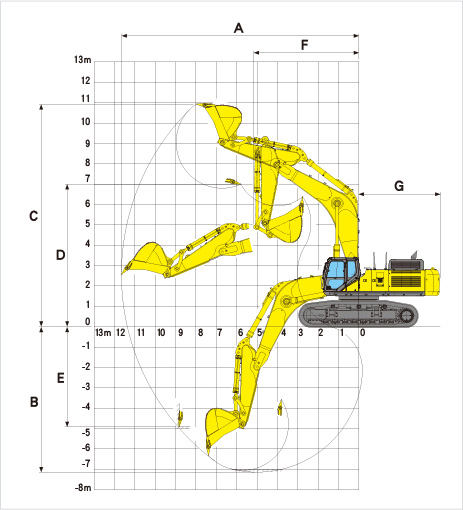

作業范圍圖

用手指水平滑動查看所有列表

作業范圍

小臂的種類	2.92m大土量	3.02m短臂	3.55m標準臂	4.11m長臂	5.00m超長臂
A 最大挖掘半徑	11660mm	12870mm	13160mm	13650mm	14600mm
B 最大挖掘深度	7140mm	7870mm	8400mm	8970mm	9850mm
C 最大挖掘高度	10920mm	12400mm	11920mm	12040mm	12700mm
D 最大卸料高度	7000mm	8330mm	8020mm	8160mm	8710mm
E 最大垂直挖掘深度	4910mm	6850mm	6870mm	7360mm	8630mm
F 最小前部旋轉半徑	5170mm	5860mm	5810mm	5680mm	5700mm
G 后端回旋半徑	4000mm	4000mm	4000mm	4000mm	4000mm

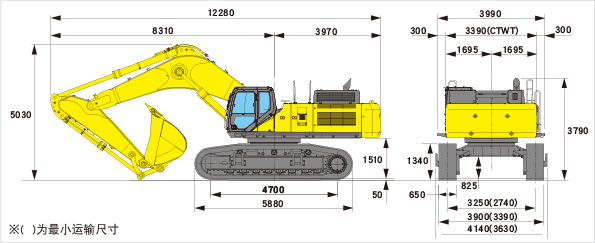

外形尺寸圖(SH700LHD-5/SH700LHD-5B大土量)（單位：mm）

用手指水平滑動查看所有列表

裝備品標準可選

SH700LHD-5B
		標準規格
底部行走部分	600mm履帶
	750mm履帶
	底盤底板
	全長護板
大臂	7.70m加強型大臂
大臂	6.58m加強型大臂
小臂	3.55m加強型小臂
	3.02m短臂
	4.11m長臂
	5.00m超長臂
	2.92m大土量
附件配管	破碎錘油路
附件配管	并用油路
駕駛室／室內裝備	前護板(OPG1級)
	頭部護板（FOPS2級）
	遮雨板
	開放式頂部透明天窗/遮陽板
其他	12V電源（DC-DC轉換器）
	給油泵
	機體上部走道

用手指水平滑動查看所有列表

履帶的種類

	SH700LHD-5B
履帶寬，品名	650mm履帶板	750mm履帶板
接地比壓	104kPa	90kPa
履帶全寬作業時(運輸時)	3990mm（3390mm）	4000mm（3490mm）

用手指水平滑動查看所有列表

鏟斗、小臂的種類重挖掘 〇輕挖掘用 □巖石 X不可使用

	SH700LHD-5B
鏟斗容量(m3)新JIS	2.0重挖斗	2.3重挖斗	2.9重挖斗	4.0重挖斗	4.2巖石斗
斗銷數	4	5	5	5	6
寬（mm）	1405	1555	1850	2050	2140
指定小臂 3.5m小臂			（標準）	X	X
指定小臂 3.0m小臂			（標準）	X	X
指定小臂 4.1m小臂		（標準）		X	X
指定小臂 5.0m小臂	（標準）	〇	X	X	X
指定小臂 2.9m小臂（大土量規格）					□（標準）

＊推薦鏟斗只適用于物料密實度低于1800kg / m3時使用。

主要裝備

[液壓系統]
●手動作業模式（H模式、S模式、L模式）
●自動作業模式
●自動 / 按鍵怠速
●行走自動2速
●自動挖掘力量提升機構
●防止小臂·大臂自然落下閥
●小臂·大臂·鏟斗再生電路
●旋轉操縱桿聯動剎車系統
●回轉反轉防止閥
●備用閥

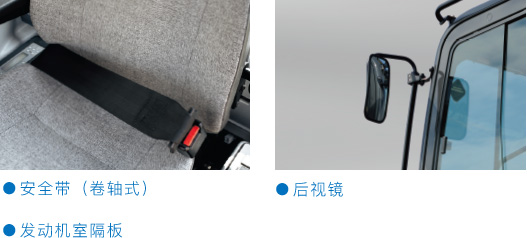

[安全裝備]
●頭部護板駕駛室
●后視鏡（后）
●后方逃生口
●卷繞式安全帶
●門鎖操縱桿
●行走警告

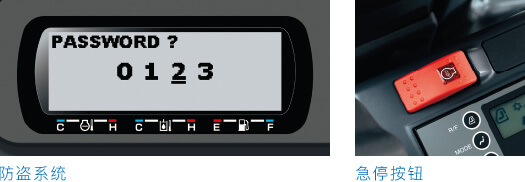

●防盜系統
●發動機室防火墻
●風扇罩
●發動機緊急停止按鈕

[駕駛室 / 室內裝備]
●傾斜式操縱箱機構
●全自動空調
●除霜器
●保溫箱
●懸浮座椅
●書報盒
●滑動式升降(無級調節功能)
●杯架
●AM/FM收音機（帶消音功能）
●小儲物盒
●地板墊
●臂枕靠枕&頭部靠枕
●煙灰缸&點煙器
●室內照明燈（帶延時熄滅功能）
●掛衣鉤

[其他]
●EMS
●長使用壽命液壓油
●照明2處（主機、動臂左側）
●燃料過濾器（帶水分離器）
●燃料粗濾器（帶水分離器）
●空氣濾清器
●油封墊片
●鏟斗調整機構
●大型工具箱
●工具一套

用手指水平滑動查看所有列表

分割重量

		重量(mm)	長(mm)	高(mm)	寬(mm)
主機		22,800	5,600	2,920	3,500
配重		10,500	3,390	1,390	764
側車架(單側)	650mm履帶	10,140	5,880	1,340	910
側車架(單側)	750mm履帶	10,450	5,880	1,340	910

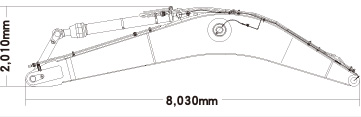

大臂(含小臂液壓缸)	標準(7.7m)	6,600	8,030	2,010	1,310
大臂(含小臂液壓缸)	大土量(6.58m)	6,250	6,910	2,490	1,310
小臂(含鏟斗液壓缸、聯動裝置)	標準(3.55m)	3,510	4,930	1,340	870
小臂(含鏟斗液壓缸、聯動裝置)	短(2.92m)	3,710	4,390	1,410	870
油缸X2		1,400	2,760	730	850
機體上部走道	駕駛側室	13	930	140	350
機體上部走道	其他(4個)	24	1,835	140	350
扶手		30	1,770	335	595
		10	1,260	130	520
		12	860	360	600
		5	855	445	90
		5	855	445	90
頂部護欄		230	2,310	1,850	1,030

運輸分解圖

●主體 22,800kg(寬3,500mm)
●配重 10,500kg(高度1,390mm)
●大臂液壓缸(2根) 1,400kg(高度730mm)

●側車架(單側/650mm履帶) 10,140kg(寬910mm)
●大臂(含小臂液壓缸) 6,600kg(寬1,310mm)
●小臂(含鏟斗液壓缸、聯動裝置) 3,510kg(寬870mm)

進一步提高使用方便性和安全性的裝備(可選)

■12V電源
■駕駛室頂燈
■前面護板(OPG1級)
■頭部護板(FOPS2級)
